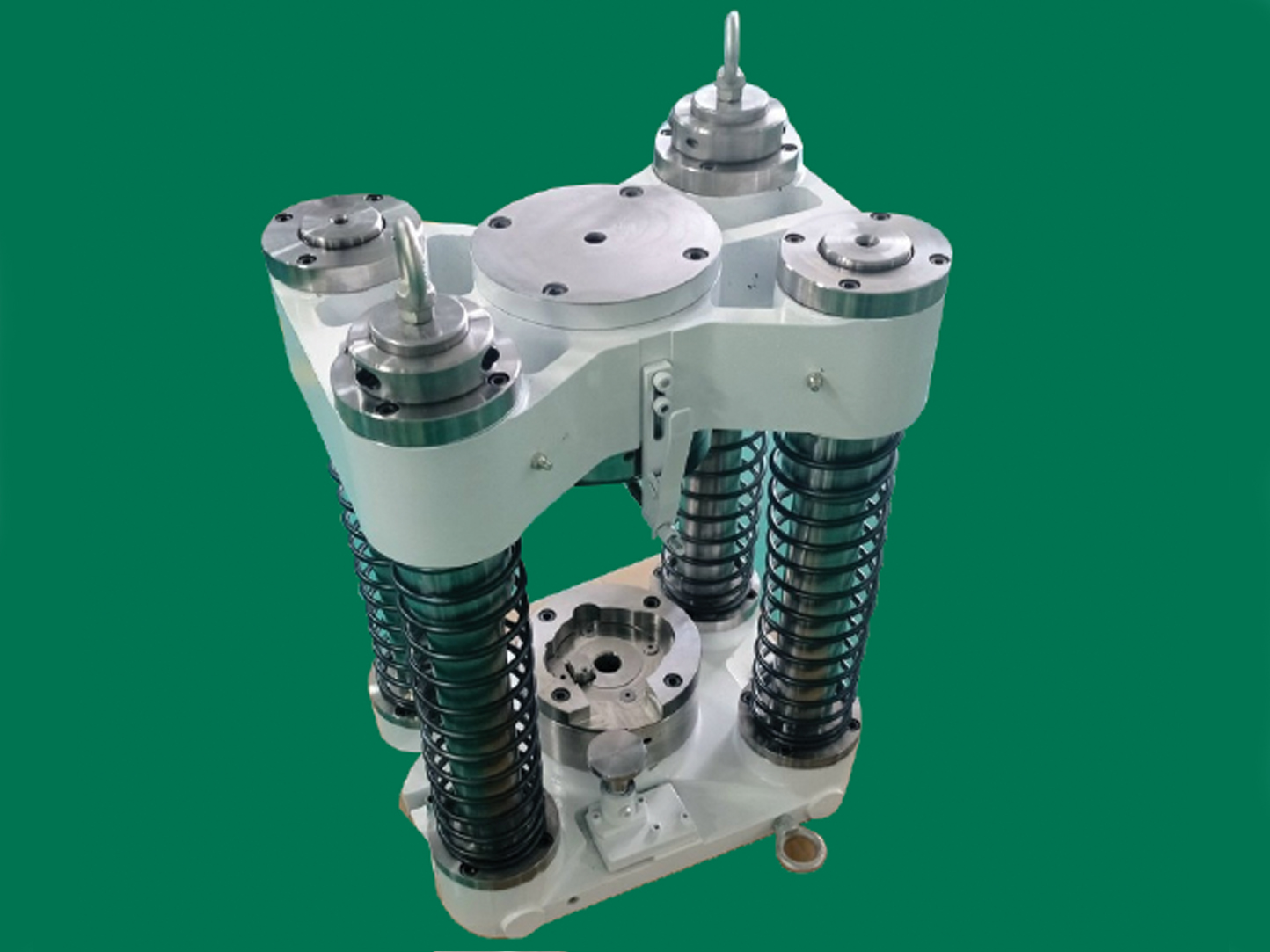

Đồ gá lắp ráp 01

  • Độ chính xác± 0.02
  • Vật LiệuS45C,SKD11

Đồ gá lắp ráp 01

Đồ gá lắp ráp



Đồ gá lắp ráp : Đồ gá lắp ráp là những đồ gá dùng để xác định vị trí và kẹp chặt chi tiết, bao gồm đồ gá lắp ráp vạn năng và đồ gá lắp ráp chuyên dụng. Đồ gá kiểm tra: dùng để đánh giá độ chính xác hoặc chất lượng bề mặt của chi tiết, sản phẩm trong quá trình gia công.

Đồ gá lắp ráp chính là một thiết bị dùng để định vị các chi tiết trong các sản phẩm cần được lắp ráp. Sản phẩm giúp đảm bảo độ chính xác cũng như chất lượng sau gia công và luôn yêu cầu độ chính xác vô cùng cao. Bởi vậy hãy cùng BinhMinh tìm hiểu về vai trò cũng như cấu tạo cả sản phẩm Assembly Jig

Đồ gá lắp ráp là gì?

Đồ gá lắp ráp hay còn gọi là Assembly Jig là loại đồ gá được dùng trong nhà máy sản xuất công nghiệp phục vụ các công đoạn lắp ráp. Bao gồm rất nhiều loại, từ đơn giản cho tới phức tạp và có độ chính xác cao.

  • Đồ gá trong lắp ráp đơn giản chính là sản phẩm không đòi hỏi độ chính xác cao cũng như là không có nhiều yếu tố kỹ thuật cao.
  • Bên cạnh đó thì sản phẩm này phức tạp  thì sẽ là sản phẩm yêu cầu yếu tố kỹ thuật cao, giá thành cao và chế tạo càng khó

Vai trò của đồ gá lắp ráp

Đồ gá lắp ráp giúp chúng ta có thể định vị cũng như là kẹp chặt các chi tiết trong quá trình lắp ráp.

  • Đồ gá, lắp ráp JIG là loại đồ gá được sử dụng trong dây chuyền lắp ráp để phục vụ cho quá trình lắp ráp một bộ phận hoặc một kiện. Sản phẩm gá lắp ráp này có thể là phụ tùng ô tô, xe máy trong các nhà máy sản xuất hoặc các nhà máy lắp ráp cơ khí.
  • Đồ gá lắp tùy theo sản phẩm sẽ có nhiều loại, từ đơn giản đến phức tạp và có độ chính xác cao. Đồ gá đơn giản thường được cho các công việc lắp ráp không yêu cầu độ chính xác quá cao. Nó có thể chỉ là các cấu trúc cụm cơ khí. Đồ gá được lắp ráp phức tạp ngoài kết cấu cơ khí còn có sự góp mặt của các bộ phận: khí nén, thủy lực, cảm biến vị trí, cảm biến hành trình…
  • Với xu hướng phát triển của ngành công nghiệp tự động hóa, đồ gá không chỉ đơn thuần sử dụng cho các thao tác của người lao động. Sự can thiệp và hỗ trợ của các hệ thống tự động hóa, điều khiển và robot là không thể thiếu và dần trở thành xu hướng của thiết kế  và lắp ráp hiện đại.

Ưu điểm sử dụng đồ gá _ JIG:

  • Giúp đảm bảo chất lượng sản phẩm trong quá trình gia công, lắp ráp, kiểm tra.
  • Đồ gá chuẩn và đúng giúp các sản phẩm gia công có thông số chính xác hơn.
  • Định vị chi tiết, phôi, đồng thời giữ vững vị trí đó trong suốt quá trình gia công, giúp giảm thiểu tối đa sai số trong quá trình gia công.
  • Tăng hiệu quả gia công hàng loạt.
  • Thay đổi linh hoạt dựa theo sản phẩm và theo nhu cầu của khách hàng.
  • Đảm bảo độ cứng vững và các yêu cầu về lực kẹp, moment xoắn, phản lực sinh ra trong quá trình cắt gọt từ trục chính, bàn máy, đầu dao…

Ứng dụng của đồ gá JIG:

  • Sản xuất ngành ô tô.
  • Kiểm tra các chi tiết máy trong quá trình sản xuất.
  • Lắp ráp sản phẩm máy bơm.
  • Sử dụng trong gia công: khoan, doa, taro hàng loạt.
